BDZ-1B概述

BDZ-1B繼電器在低周減裁線路中,作為反應頻率降低的靈敏元件。

BDZ-1B結構特點

BDZ-1B為品體管式, LC串聯諧振檢測原理。殼體結構采用JK2(凸出式后接線)、 JKF2Q(凸出式前接線)標準組件.訂貨時須指明。

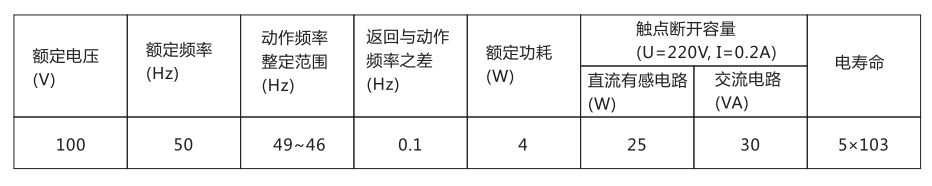

BDZ-1B主要技術數據

BDZ-1B低頻率繼電器主要技術數據見表。

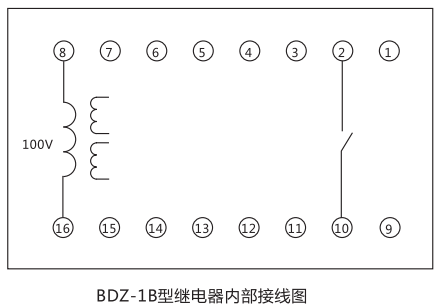

BDZ-1B內部接線圖及外引接線圖

BDZ-1B低頻率繼電器內部接線見圖 。

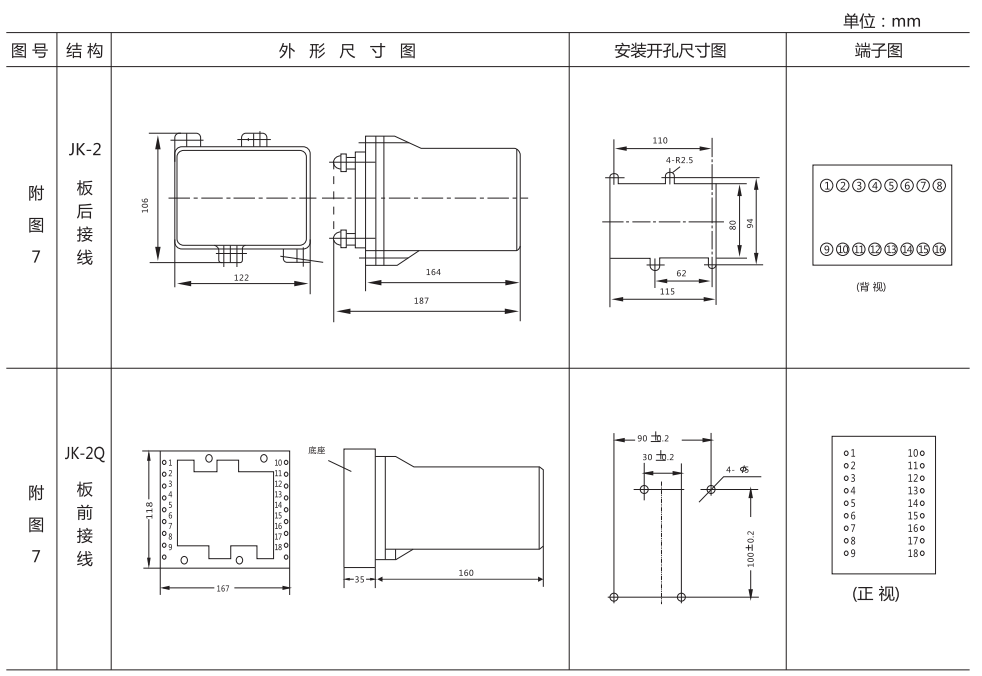

BDZ-1B外形及開孔尺寸
